Som en elastisk kärnkomponent i rälsfästsystemet är internationella elastiska clips för järnväg standardiserade kring fyra kärndimensioner: material, prestanda, testning och applikation. Det övergripande ramverket presenterar en struktur av "internationellt accepterade standarder som leder vägen, regionala standarder som ger detaljer och nationella standarder som anpassar sig till olika situationer." Deras kärnfunktion är att reglera design, produktion, testning och användning av elastiska klämmor, vilket säkerställer utbytbarhet, säkerhet och hållbarhet över olika länder och järnvägslinjer, och täcker olika järnvägsscenarier inklusive konventionella, tunga-transporter och-höghastighetståg. För närvarande är internationella standarder för elastiska clips för järnväg huvudsakligen indelade i tre kategorier: internationellt accepterade standarder, regionalt enhetliga standarder och standarder som är specifika för större länder. Dessa standarder kompletterar varandra, var och en med sitt eget fokus, och bildar tillsammans ett komplett internationellt standardsystem.
1. International Organization for Standardization (ISO) relaterade standarder
1. International Organization for Standardization (ISO) relaterade standarder
Kärnfokus ligger på materialprovning av elastiska remsor och testning av fästsystem, vilket är grunden för global produktion och testning av elastiska remsor. Inkluderar huvudsakligen:
- ISO 22074-serien: "Järnvägsapplikationer-Spår-Fasting System Test Methods" förtydligar testprocedurerna och bedömningsstandarderna för nyckelindikatorer som clipstryck, lyftstyvhet, utmattningslivslängd och isoleringsprestanda. Det är den grundläggande allmänna specifikationen för verifiering av klippprestanda.
- ISO 5948: "Spring Steel Testing Standard" anger den kemiska sammansättningen, mekaniska egenskaperna, metallografiska strukturen och andra krav för fjäderstålet som används för fjäderstänger, och tillhandahåller en enhetlig standard för materialvalet av fjäderstänger.
Produktbeskrivning
2. Relevanta standarder från International Union of Railways (UIC) Dessa standarder är särskilt utformade för järnvägsspårskomponenter och uppfyller de faktiska operativa behoven för järnvägar bättre och fungerar som en central bas för internationellt järnvägssamarbete. De inkluderar huvudsakligen: - UIC 860-serien: "General Technical Conditions for Rail Fasteners", som täcker designprinciper, dimensionstoleranser, ytbehandling och installationskrav för elastiska klämmor, och klargör kompatibilitetskraven mellan elastiska klämmor och skenor och järnkuddar, och är tillämplig på olika internationella järnvägslinjer:{71}IC: "Specification for Fatigue Testing of Rail Fasteners" fokuserar på testmetoden för utmattningslivslängd för elastiska klämmor, vilket kräver att de elastiska klämmorna inte visar några sprickor eller fel under specifika cykliska belastningar för att säkerställa driftsäkerhet.
3. Europeiska standarder (EN)
Järnvägsnäten i de europeiska länderna är mycket sammanlänkade och har hög standard på enhetlighet. Kärnstandarderna är likvärdiga med att anta eller förfina internationella standarder och är tillämpliga på europeiska länder och länder som antar europeiska järnvägstyper. Inkluderar huvudsakligen:
- EN 13481-serien: "Railway Applications-Tracks-Performance Requirements for Fastener Systems" är kärnstandarden för europeiska clips och är uppdelad i tre delar: Del 1 (allmänna krav), Del 2 (ballasterade spårfästen, förtydligande av prestandaindikatorer för spårlösa klämmor i klass 3, t.ex. fästelement, lämpliga för-höghastighetståg och tunga-linjer).
- Stödjande standarder: tysk DIN-standard (DIN 17221 "Spring Steel Specification", DIN EN 13481, motsvarande den europeiska standarden), brittisk BS-standard (BS EN 13481, motsvarande den europeiska standarden), som ytterligare förfinar produktionsprocessen och testdetaljerna.
4.Nordamerikansk standard Med de amerikanska och kanadensiska järnvägarna som kärnan, anpassar den sig till linjeegenskaperna för tunga laster och stora axellaster i Nordamerika. Standarderna fokuserar på funktionalitet och hållbarhet. Inkluderar huvudsakligen: - AREMA-standarder (American Railway Engineering and Maintenance Association): Kapitel 3 "Spårstruktur" i "Railway Engineering Manual" klargör bucklingstrycket, utmattningslivslängden och materialkraven för de elastiska stängerna. AISI 6150 fjäderstål används ofta och det föreskriver att bucklingstrycket för de elastiska stängerna måste nå 10-15kN, och utmattningslivslängden bör inte vara mindre än 3×10⁶ gånger. - ASTM-standarder: ASTM A232 "Spring Steel Test Specification" och "Fjäderståltestmetod" och "ASTMatigue46-testmetod för tekniskt stöd för fjäderprestanda" testning och används i kombination med AREMA-standarder. ### 3. Huvudlands-specifika standarder (anpassade till nationella förhållanden, särdrag) Varje land kombinerar sina egna egenskaper för järnvägsdrift (såsom höghastighets-rälshastighet, tung axellast, rälstypsspecifikationer) och formulerar sina egna standarder på grundval av internationella och regionala standarder för att förtydliga specifika landsspecifika standarder och standarder för att förtydliga de vanliga standarderna i landet. att den möter de egna linjernas behov.

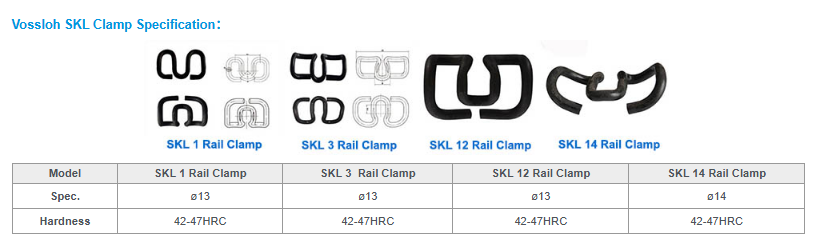

5. Tysk standard (stödd till Vossloh-systemet) Baserat på det tyska Vossloh-fästsystemet har en exklusiv standard för elastiska band utvecklats, med snäpptrycksgradering, som är lämplig för järnvägslinjer i europeiska länder och många länder runt om i världen: - Kärnstandarder: EN 10089 (Spring Steel Specification), DIN 2, 172, tekniska krav för SKL-serien, DIN (SKL 12/15/18), bland vilka SKL 15 fjäderstänger har ett spänntryck på 15kN, lämpliga för UIC60-skenor, och är den mest använda. 6. British Standard (Pandrol-system som stödjer) British Pandrol-fästsystem fokuserar på tunga-krav och snabba installationskrav. Kärnstandarden är BS EN 13481. De utvalda klämmorna inkluderar PR-serien (högt knäcktryck, lämplig för tunga-järnvägar), Fast Clip-system (för-monterade klämmor, stödjer mekaniserad installation) och Nabla-klämmor (bladformade-utformade plåtar, lämpliga för specifik järnbakplatta).

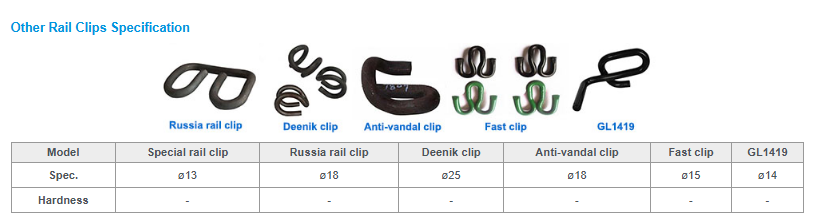

7. Andra lands-/regionsstandarder - Japan: JIS E 1115 "Track Fastener Standard", med clipsserien av E-typ, lämplig för Japans smalspåriga och Shinkansen höghastighetståg, med fokus på lättvikts- och elastisk anpassning. - Ryssland: Raskway385 villkor för snabbspår och Shinkansen höghastighetståg. som är anpassad till ryska bredspåriga linjer, förtydligar material, storlek och anti-korrosionskrav för elastiska remsor, och matchas med ryska standardskenor och järnstödplåtar. - Australien: AS 1085.14 "Track Fastener Standard", anpassad till australiensiska tunga-draghållfasthetskrav på järnvägar och korrosionshållfasthet.
8. Kinesiska standarder (TB/T-serien)
För att anpassa sig till de differentierade behoven hos Kinas konventionella,-höghastighets- och tunga-järnvägar har ett komplett elastiskt järnvägsstandardsystem skapats, vars kärna inkluderar:
- TB/T 3065-serien: Järnvägsfästfjädrar (senaste versionen TB/T 3065-2020), som täcker vanliga fjädrar som typ I, typ II och typ III, och specificerar fästkraft, fjäderväg och materialkrav för olika fjädrar (vanligtvis 60Si2MnA fjäderstål och 60Si2MnA stål och 60Si2MnA).
- TB/T 3395.3-2015: Särskild standard för elastiska clips för hög-räls, vilket ställer högre krav på elasticiteten, utmattningslivslängden och isoleringsförmågan hos ballastfria räls elastiska clips, och är lämplig för höghastighetståg med hastigheter på 350,0 km/h och över
I praktiken prioriterar många järnvägsprojekt UIC- och EN-standarder för att säkerställa gränsöverskridande-kompatibilitet. Nationella standarder ger ytterligare vägledning för specifika driftsförhållanden. Sammantaget omfattar standardisering av elastiska klämmor materialval, strukturell design och utmattningsprestanda, vilket ger en solid grund för säker och pålitlig järnvägsdrift över hela världen.
